| 是否进口：否 | 产地：邢台产地 | 加工定制：是 |
| 品牌：慧采 | 型号：2018款 | 订货号：HC0001 |
| 货号：01货号 | 规格：2018款 | 适用范围：范围广 |
| 是否跨境货源：否 |
 | |
| 型号:RL012145FY61W/Y承插焊式截止阀 截止阀 | 型号:RL012155J15Y/J65Y内螺纹与承插焊Y型截止阀,不锈钢截止阀,高温高压截止阀 |
FY61W/Y承插焊式截止阀 针型阀是一种可以调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体.根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀,蝶阀,针型阀等等.针型阀的阀芯是一个很尖的圆锥体,好象针一样插入阀座,由此得名。针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是合适的了.一般的针型阀形都做成螺纹连接。 公称压力：PN2.5PN4PN6.4PN16PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃-70℃～-240℃≤540℃≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 |
产品介绍型号意义产品结构/安装尺寸故障原因及排除方法

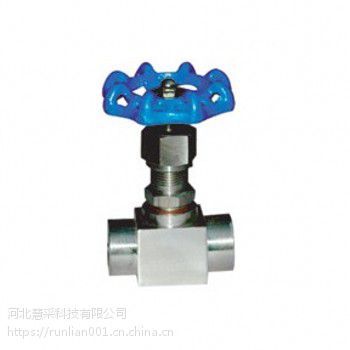

c产品名称：内螺纹与承插焊Y型截止阀 型号：J15Y/J65Y
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | A182F22 | A182F304(L) | A182F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 阀杆 | A182 F6 | A182F304(L) | A182F316(L) | |
4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
5 | 填料 | 柔性石墨 | PTFE | ||
6 | 密封圈 | F182F304L | A182F316(L) | ||
7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
8 | 填料压套 | A276 420 | A182 F304 | ||
9 | 填料压板 | A216WCB | A351CF8 | ||
10 | 销钉 | A2720 | A182F304 | ||
11 | 活节螺栓 | A193 B7 | A193B16 | A193B8 | A1983 B8M |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 油嘴 | A105 | A182F22 | A182F304（L） | A182F316（L） |
14 | 阀杆螺母 | A276 F410 | |||
15 | 阀盖 | A105 | A182F22 | A182F304（L） | A182F316（L） |
16 | 铭牌 | SS | |||
17 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
18 | 手轮 | A197 | |||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | ～29℃～425℃ | ～29℃～550℃ | ～29℃～200℃ | ||
主要连接尺寸及重量
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L | 900Lb-1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(开) | 333 | 333 | 332 | 408 | 406 | 524 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
