| 型号:RL011288手动暗杆刀型闸阀DMZ73X-10C | 型号:RL011289煤气闸阀Z42H |

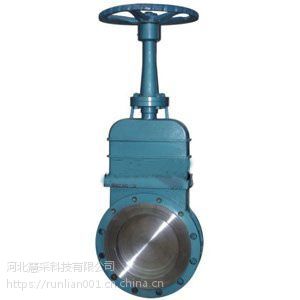

DMZ73X-10手动暗杆式刀型闸阀是新品种，体积小，重量轻，轻型节材，是污水、煤浆、泥浆、空气、渣水混合物、供水、造纸、矿山等待业中的理想产品。 适用范围 纸浆、污水、煤浆、灰、渣水混合物 |
DMZ73X型煤气污水刀型专用阀连接尺寸(mm)：
| DN | L | D | D1 | D2 | H | N-M | D0 |
1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | |
700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | |
800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | |
900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | |
1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | |
1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 | |
1.6 | 50 | 43 | 160 | 125 | 99 | 330 | 4-M16 | 180 |
65 | 46 | 185 | 145 | 120 | 360 | 4-M16 | 180 | |
80 | 46 | 200 | 160 | 135 | 390 | 8-M16 | 220 | |
100 | 52 | 220 | 180 | 155 | 440 | 8-M16 | 220 | |
125 | 56 | 250 | 210 | 185 | 510 | 8-M16 | 230 | |
150 | 56 | 285 | 240 | 210 | 600 | 8-M20 | 280 | |
200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 | |
250 | 68 | 405 | 355 | 310 | 840 | 12-M22 | 360 | |
300 | 78 | 460 | 410 | 375 | 960 | 12-M22 | 400 | |
350 | 78 | 520 | 470 | 435 | 1110 | 16-M22 | 400 | |
400 | 102 | 580 | 525 | 485 | 1250 | 16-M27 | 400 | |
450 | 114 | 0 | 585 | 545 | 1380 | 20-M27 | 530 | |
500 | 127 | 715 | 650 | 609 | 1530 | 20-M30 | 530 | |
600 | 154 | 840 | 770 | 720 | 1800 | 20-M36 | 600 | |
700 | 165 | 910 | 840 | 788 | 2150 | 24-M36 | 600 | |
800 | 190 | 1025 | 950 | 898 | 2420 | 24-M36 | 680 | |
900 | 203 | 1125 | 1050 | 998 | 2680 | 28-M36 | 680 | |
1000 | 216 | 1255 | 1170 | 1110 | 3100 | 28-M42 | 700 |
Z42H煤气闸阀、法兰锻钢闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。水封闸阀的阀盖填料室具有水密封结构，当接口通入压力0.6～1 MPa的水时，可使系统与大气隔离，***系统具有良好的气密封。
二、阀产品特点：
1、煤气闸阀系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
2、法兰式水封闸阀结构简单、紧凑合理、检修方便、使用寿命长。
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
4、水封闸阀连接方式有法兰和两种，驱动方式为手动和电动。
5、煤气闸阀适用于公称压力≤10.0MPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
6、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
7、结构简单，紧凑合理，检修方便，使用寿命长，造型美观。
三、主要性能规范：
检验项目 | 公称压力PN/MPa | |||||
试验压力 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
壳体强度试验 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
上密封试验 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
气密封试验 | 0.5～O.7 | |||||
产品类别 | 适用温度/℃ | 适用介质 |
碳钢型（C） | ≤425 | 水、蒸汽、油品、非腐蚀性气体 |
合金钢（I） | ≤540 |
五、主要零部件材料：
产品类型 | 零件名称 | |||||
材质分类 | 阀体、阀盖、支架 | 阀杆 | 闸板、阀瓣、密封面 | 阀座密封面 | 阀杆螺母 | 填料 |
碳钢型 | WCB 25 | 1Crl3或2Crl3 | Crl3型不锈钢或硬质合金 | 不锈钢 | 铝青铜 | 柔性石墨 |
合金钢 | WC6 Cr5M01 | 38CrMoAlA 20CrlM01VA | 钴基合金 | 硬质合金 | ||
